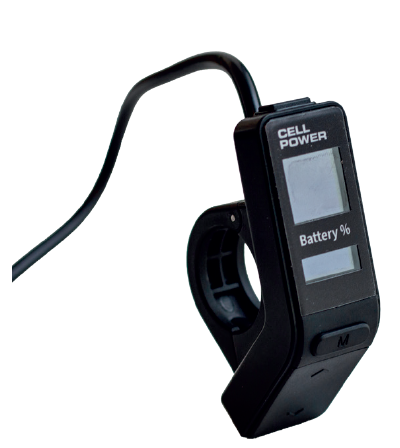

Cell Power BAT Monitor

Ontworpen voor
Gebruik alleen in combinatie met de Cellpower
CLF-lithiumbatterij. Werkt niet in
combinatie met andere batterijtypen.
CE-conformiteit EN61000-6-3:2007+A1:2011,
EN61000-6-1:2007
Installatie (stuur)diameter 22,2 mm - 24 mm (0,8 Nm koppel)
Afmetingen lengte 63 mm
Afmetingen breedte 23 mm
Afmetingen diepte 40 mm
IP-classificatie IP65
Kenmerken
• CLF-lithiumbatterijmonitor
• Minimalistisch ontwerp
• Eenvoudige montage en installatie. Geen
extra schroeven nodig
• Betrouwbaar, volledig solid-state ontwerp zonder
bewegende onderdelen
• IP65-classificatie
• Monochromatisch OLED-scherm met hoog contrast. Duidelijke weergave van de
laadstatus van de batterij (SOC)
Functieoverzicht
Zie Bijlage
1. Aan/uit-knop. Standaard uitgeschakeld. De batterijmonitor schakelt automatisch in en uit wanneer
de applicatie wordt in- en uitgeschakeld. De knop kan
worden gebruikt als de monitor niet automatisch in- of uitschakelt.
2. Resterend batterijniveau (SOC %)
3. Resterend batterijniveau (visuele SOC-indicator)
4. Knop standaard uitgeschakeld
5. Knoppen standaard uitgeschakeld
